IM, AP1, Gebundene Aufgaben

Welcher Gruppe ist der Werkstoff zuzuordnen, aus dem die Führungsplatte (Pos.-Nr. 3) besteht?

Welche der folgenden Aussagen über das Bohren der Durchgangsbohrung (d = 20 + 1) in der Zylinderhalterung (Pos.-Nr. 2) ist richtig?

Welches der folgenden Prüfmittel ist für die Kontrolle der Bohrung ∅ 5H7 in der Führungsplatte (Pos.-Nr. 3) geeignet?

Womit ist ausgelaufenes Öl aufzunehmen?

Die Bohrung ∅ 5H7 in der Führungsschiene (Pos.-Nr. 5) soll geprüft werden. Was wird unter Lehren verstanden?

Welches Maß zeigt der Ausschnitt der Strichskala der Bügelmessschraube an?

In welchem Bereich kann die Zugfestigkeit des Werkstoffs mit dem Kurzname S275J0 liegen?

In die Führungsplatte (Pos.-Nr. 3) sind Gewinde zu schneiden. Welcher Durchmesser d (in mm) ist zum Bohren der Kernlochbohrung zu wählen?

Welches der folgenden Prüfmittel ist für die Kontrolle der Bohrung ∅ 5,5 in der Zylinderhalterung (Pos.-Nr. 2) geeignet?

Wie erkennen Sie Gefahrstoffe?

Die Bohrung ∅ 5H7 in der Führungsschiene (Pos.-Nr. 5) soll mit einem Grenzlehrdorn geprüft werden. Wie wird diese Tätigkeit bezeichnet?

Die folgenden Istmaße des Gelenkstücks (Pos.-Nr. 8) wurden in einem Prüfprotokoll dokumentiert. Welche der folgenden Aussagen ist richtig?

Prüfprotokoll

Sollmaß: Ø 8 +0,20+0,10 Istmaß: Ø 8,20

Sollmaß: 5-0,10-0,20 Istmaß: 5,05

Sollmaß: 30+0,10+0,00 Istmaß: 30,06

Sollmaß: 79±0,3 Istmaß: 79,25

Um welches Halbzeug handelt es sich bei dem Schutzblech (Pos. -Nr. 10)?

In den Bauteilen (Pos.-Nrn. 3 und 5) aus S235JRC+C sollen H7-Bohrungen durch Bohren und Reiben hergestellt werden. Wie groß ist der Durchmesser des Spiralbohrers zum Vorbohren zu wählen?

Auf Blatt 2 der mechanischen Baugruppe sind über dem Schriftfeld Sinnbilder für die Angaben von Werkstückkanten aufgeführt. Welche Bedeutung haben diese Sinnbilder?

Eine Anlage in einer Fertigungslinie ist mit dem skizzierten Warnzeichen gekennzeichnet. Worauf weist dieses Warnzeichen hin?

Welchen Vorteil hat der Messschieber im Bild A gegenüber dem Messschieber im Bild B?

Welche der folgenden Linienarten finden Anwendung bei Lochkreisen?

Welche Mindestzugfestigkeit ist bei dem Schutzblech (Pos. -Nr. 10) erforderlich?

Beim Querplandrehen des Sechskantbolzens (Pos.-Nr. 11) wird mit gleichbleibender Drehzahl (auch Umdrehungsfrequenz oder Umlauffrequenz) gearbeitet. Welche Aussage zu der Schnittgeschwindigkeit ist richtig?

Welche der folgenden Aussagen über die spanende Bearbeitung von Bohrungen an den Bauteilen ist richtig?

Was sagt das abgebildete Sicherheitszeichen über den Inhalt eines so gekennzeichneten Behälters aus?

Sie verwenden eine Messuhr – baugleich zu der folgenden Abbildung – um den Schraubstock auf einem Fräsmaschinentisch auszurichten. Auf welchen der folgenden Werte soll die Messuhr vorgespannt werden?

Welche der folgenden Linienarten finden Anwendung bei der Darstellung von Endstellungen beweglicher Teile?

Es soll eine Welle aus Automatenstahl hergestellt werden. Bei welcher der folgenden Stahlsorten handelt es sich um einen Automatenstahl?

Zum Bohren wird ein Spiralbohrer Ø 4,2 mm mit einer Drehzahl von n = 1500 min⁻¹ verwendet. Wie groß ist seine Schnittgeschwindigkeit ν_c (in m/min)?

Welchen Zweck verfolgt die Stückliste der mechanischen Baugruppe?

Um Verschleiß vorzubeugen, sollen die Werkstücke (Pos.-Nr. 19) zukünftig aus hochlegiertem Stahl hergestellt werden. In welcher Auswahlantwort wird diese Maßnahme korrekt beschrieben?

Zum Herstellen der M5-Gewinde in der Führungsplatte (Pos.-Nr. 3) sind 12 Durchgangsbohrungen erforderlich. 2 weitere Durchgangsbohrungen, um die Führungsplatte (Pos.-Nr. 3) mit der Grundplatte (Pos.-Nr. 1) zu verbinden, werden in der Aufgabe nicht berücksichtigt. Bestimmen Sie die Hauptnutzungszeit t_h (in min) mit den folgenden Werten:
l_a = l_u = 2 mm, f = 0,12, n = 1750 min⁻¹, l_s = 1,25

In welcher der folgenden Antworten ist das Fertigungsverfahren zur Herstellung des Schutzblechs (Pos.-Nr. 10) richtig angegeben?

Legierungselemente beeinflussen die Eigenschaften des Basismetalls Eisen. Welches Legierungselement, aus dem der Sechskantbolzen (Pos.-Nr. 11) hergestellt ist, fördert eine gute Spanbrüchigkeit?

Welche Folgen hat es, wenn Sie den Drehmeißel zum Längsrunddrehen des Sechskantbolzens (Pos.-Nr. 11) unterhalb der Drehmitte einstellen?

Welche der folgenden Aussagen zur Stückliste der mechanischen Baugruppe ist richtig?

Wie groß ist in dem skizzierten Stromkreis die Spannung U₁ (in V)?

R₁ = 16 Ω; R₂ = 20 Ω; U₀ = 12 V

Welche der abgebildeten Betätigungsarten von Ventilen zeigt eine elektrische Betätigung mit magnetischer Spule?

Eine Bohrung wird größer, als der Nenndurchmesser des eingesetzten Spiralbohrers. Was kann eine Ursache dafür sein?

Allgemeintoleranzen nach ISO 2768 dienen zur Vereinfachung von Zeichnungen. Für welche der folgenden Maßangaben gelten die Allgemeintoleranzen nicht?

Welche der folgenden Aussagen zum Spanwinkel eines Drehmeißels zum Längsrunddrehen des Sechskantbolzens (Pos. Nr. 11) ist richtig?

Welche der folgenden Aussagen über die Benennung der Teile in der Stückliste der mechanischen Baugruppe ist richtig?

Wie groß ist in dem skizzierten Stromkreis der Strom I_gesamt (in A)?

R₁ = 20 Ω; R₂ = 30 Ω; U₀ = 12 V

In welcher der folgenden Antworten sind die Referenzkennzeichnungen für die Drosselrückschlagventile der pneumatischen Schaltung angegeben?

In welcher der folgenden Antworten wird die Wendeschneidplattengeometrie mit dem genannten Eckenwinkel ε dem Kennbuchstaben richtig zugeordnet?

Wie groß ist der Ausgleichswert v (in mm) für das Biegen der 90°-Winkel an dem Schutzblech (Pos.-Nr. 10)?

An der Zapfenschraube (Pos.-Nr. 12) ist der Vorarbeitsdurchmesser für das Außengewinde M6 im ersten Arbeitsgang herzustellen. Welche maximale Drehzahl n (in min⁻¹) ist beim Schruppen bei einer Schnittgeschwindigkeit ν_c = 35 m/min zu wählen?

Wie viele Zylinderschrauben (Pos.-Nr. 16 und Pos.-Nr. 17) werden für die mechanische Baugruppe bei der Montage benötigt?

An dem Relais -KF3 wird ein Widerstand von R = 150 Ω gemessen. Welcher Strom I (in A) fließt beim Schließen des Relaiskontakts -KF1?

Was bewirkt das Bauteil mit der Referenzkennzeichnung -BG1 der pneumatischen Schaltung?

Wie unterscheiden sich Schneidstoffe aus Werkzeugstahl gegenüber Schneidstoffen aus Hartmetallen?

Das Gewinde an dem Sechskantbolzen (Pos.-Nr. 11) ist mit einem Schneideisen herzustellen. Dabei ist der Bolzendurchmesser etwas kleiner zu wählen, als der Gewindedurchmesser. Welche der folgenden Begründungen ist zutreffend?

Der Absatz der Spannbacke (Pos.-Nr. 6) soll mit einem HSS-Walzenstirnfräser (z = 6) und einem Vorschub je
Schneide f_z = 0, 085 mm, sowie einer Drehzahl n = 100 min⁻¹ vorgefertigt werden. Wie groß ist die an der Maschine einzustellende Vorschubgeschwindigkeit v_f (in mm/min)?

Die Zylinderhalterung (Pos.-Nr. 2) wird mit zwei Zylinderschrauben mit der Grundplatte (Pos.-Nr. 1) verschraubt. Um welche Verbindungsart handelt es sich hierbei?

Welche der folgenden Maßnahmen ist kein Verfahren zum Schutz vor Korrosion?

Was ist unter dem Begriff „GRAFCET” zu verstehen?

Welche der folgenden Situationen kann einen systematischen Messfehler verursachen?

Welcher der folgenden Kühlschmierstoffe wird beim Gewindeschneiden in Werkstoffen aus Aluminium (Al-Legierungen) eingesetzt?

Wie groß ist die Drehzahl n (in min⁻¹) beim Fräsen, wenn ein Scheibenfräser mit einem Durchmesser d = 100 mm und eine Schnittgeschwindigkeit v_c = 25 m/min zur Fertigung gewählt wurden?

Durch die Zylinderstifte (Pos.-Nr. 18) ist die Führungsschiene (Pos.-Nr. 5) in ihrer Position zu sichern. Mit welcher Vorgehensweise stellen Sie eine funktionsgerechte Positionssicherung her?

Bei der mechanische Baugruppe soll regelmäßig geprüft werden, ob der pneumatische Zylinder die erforderliche Kraft aufbringt oder ob Leckagen in der elektropneumatischen Steuerungen vorliegen. In welcher Auswahlantwort wird diese Maßnahme richtig beschrieben?

In welcher der folgenden Antworten sind ausschließlich Bauteile der „Elektropneumatischen Steuerung” Blatt 6/6 angegeben?

Durch welche der folgenden Maßnahmen kann man sich beim Umgang mit Kühlschmierstoffen vor Gesundheitsschäden schützen?

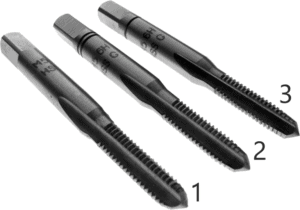

Die in der Führungsplatte (Pos.-Nr. 3) dargestellten Gewinde sollen gefertigt werden. Beim Schneiden von Gewinden mit Gewindebohrersätzen ist auf die Reihenfolge (Vor-, Mittel- und Fertigschneider) zu achten. In welcher Reihenfolge müssen die abgebildeten Gewindebohrer nach dem Bohren und Ansenken der Kernlochbohrung eingesetzt werden?

KMJ, Gewindeschneider 01 KMJ, Nummerierung von Christoph Höller, CC BY-SA 3.0

Bei der Führungsplatte (Pos.-Nr. 3) soll die Nut mit einem Schaftfräser gefräst werden. Welche maximale
Drehzahl n (in min⁻¹) ist zu wählen? v_c = 25 m/min; d = 16 mm

Die abgebildete Sechskantschraube (ISO 4014 – M8 x 30 – 8.8) darf bei der Montage nicht überlastet werden. Wie groß darf die Handkraft F₁ (in N) zum Anziehen mit dem Schraubenschlüssel sein?

In welcher der folgenden Antworten wird kein Überprüfungsmerkmal beschrieben, um die Betriebssicherheit einer Drehmaschine festzustellen.

Wie groß ist die wirksame Kolbenkraft F (in N), die der skizzierte doppeltwirkende Zylinder beim Einfahren ausübt? Der Wirkungsgrad des Zylinders beläuft sich auf 75 %.

Auf dem Boden einer Produktionshalle sind Strichmarkierungen zu erkennen. Welche der folgenden Aussagen ist richtig?

Ein Blech wird an 3 Stellen um 90 Grad gebogen. Die Längen der 4 Schenkel betragen jeweils 27 mm. Das Blech hat eine Dicke von 2 mm. Der Biegeradius r beträgt 4mm. Berechnen Sie die gestreckte Länge (in mm) nach DIN 6935.

Bei der Führungsplatte (Pos.-Nr. 3) soll die Nut gefräst werden. Wie groß ist der Vorschub je Fräserschneide f_z (in mm) bei einer Drehzahl n = 260 min⁻¹ , wenn der Fräserdurchmesser d = 18 mm beträgt und bei einer Schneidenzahl z = 4, sowie einer Vorschubgeschwindigkeit von v_f = 25 mm/min?

Welche Hilfeleistungen (Rettungskette) muss ein ,.Erst-Helfer” bei Erreichen eines Unfallorts einleiten?

In der Werkstoffnormung für Stahl und Eisen nach EN 10027-1 (DIN 17006) werden den jeweiligen Legierungselementen „Multiplikatoren” zugeordnet. Welchen Zweck erfüllen „Multiplikatoren”?

Auf einer technischen Zeichnung sehen Sie ein Maß, welches in eckige Klammern gesetzt wird. Welche Bedeutung hat dieses Maß?

An dem Gegenhalter (Pos.-Nr. 7) sind Senkungen herzustellen. Welche Aussage über das Senken ist richtig?

Bei der Herstellung eines Bauteils soll eine Nut (Nuttiefe 5 mm, Nutbreite 20 mm) auf das Endmaß gefräst werden. Welcher der folgenden Fräser ist dabei am besten geeignet?

Welches Zeichen weist eindeutig auf eine Sammelstelle hin?

In der ist die Angabe S235JRC+C zu finden. Um welches Erzeugnis (Halbzeug) handelt es sich hierbei?

Auf einer technischen Zeichnung sehen Sie ein Maß, welches in einen seitlich abgerundeten Rahmen gesetzt wird. Welche Bedeutung hat dieses Maß?

In der Führungsplatte (Pos.-Nr. 3) sind Bohrungen Ø 5H7 durch Bohren und Reiben zu fertigen. Welche der folgenden Aussage über das Reiben ist richtig?

In welcher Antwort werden alle Bewegungsrichtungen der abgebildeten Frässituation richtig bezeichnet?

Was sagt das abgebildete Gebotszeichen aus?

Wofür steht in der Werkstoffbezeichnung der Spannbacke (Pos.-Nr. 6) die Angabe JR?

Bei der Überprüfung der Maße am Sechskantbolzen (Pos.-Nr. 11) liegen einige von den Allgemeintoleranzen abweichende Tolerierungen vor. Welcher der folgenden Messwerte liegt innerhalb der Toleranz?

Welche der folgenden Aussagen zur Schnittgeschwindigkeit und Standzeit ist richtig?

Die Tiefe der gefrästen Nut in der Führungsplatte (Pos.-Nr. 3) soll geprüft werden. Welches der folgenden Prüfmittel ist hierbei am besten geeignet?

Beim Herstellen der Einzelteile der mechanischen Baugruppe sind die Vorschriften der DGUV (Deutsche Gesetzliche Unfallversicherung) einzuhalten. Welches Sicherheitszeichen kennzeichnet eine beim Fräsen zu berücksichtigende Angabe?

Wonach werden Stähle für den Stahlbau und Maschinenbau – z. B. S235JR+N und E360 – im Kurznamen benannt?

Welche der folgenden Aussagen über die Maßangabe 18,5+0,20/+0,10 ist richtig?

Welche der folgenden Eigenschaften haben hauptsächlich einen Einfluss auf die Drehzahl n (auch Umdrehungsfrequenz oder Umlauffrequenz) beim Bohren?

Zum Überprüfen der Maße der mechanischen Baugruppe soll eine Bügelmessschraube mit einem Messbereich von 0 bis 25 mm verwendet werden. Mit welchem der folgenden Prüfmittel kann die Bügelmessschraube zweckmäßig neu justiert werden?

In welchem der folgenden Szenarien besteht unmittelbar die Gefahr der Umweltbelastung?

Die mittlere Linie des Durchmessers muss sich innerhalb eines Zylinders vom Durchmesser t = 0,03 mm befinden, dessen Achse auf der gemeinsamen Bezugsachse A-B liegt. Mit welchem der folgenden Sinnbildern nach DIN ISO 1101 ist diese Anforderung zu beschreiben?

Welches Maß zeigt der Ausschnitt der Strichskala mit Nonius des Messschiebers an?
